接地電阻測試儀
接地電阻測試主要測量器具接地線與機殼之間的接觸點的電阻。測量的方式是依照歐姆定律，在接觸點上流過一個電流，然后分別測量電流和接觸點的電壓值，再依照歐姆定律計算出電阻值，通常是流過一個較大的電流，模擬器具發生異常時所出現的異常電流狀況，做為測試的條件。適用于測量各種電機、電器、儀器儀表、家用電器
產品圖片
產品型號|產品參數
|
圖片 |
|
|
|
|
|
|
產品型號 |

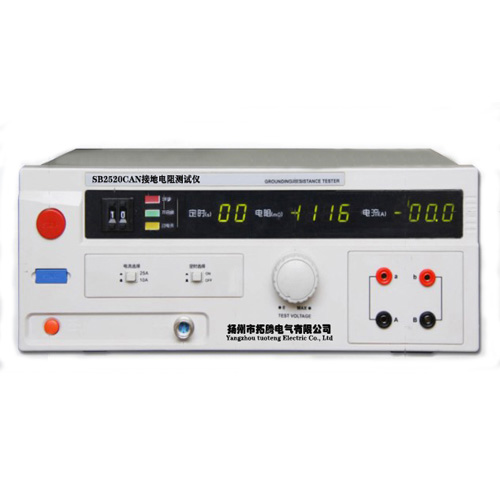

SB2520CAN |

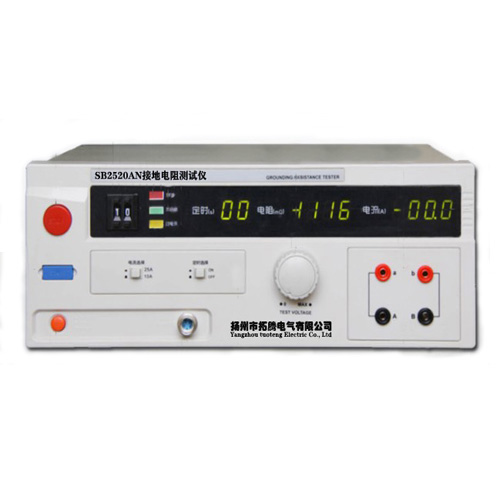

SB2520AN |

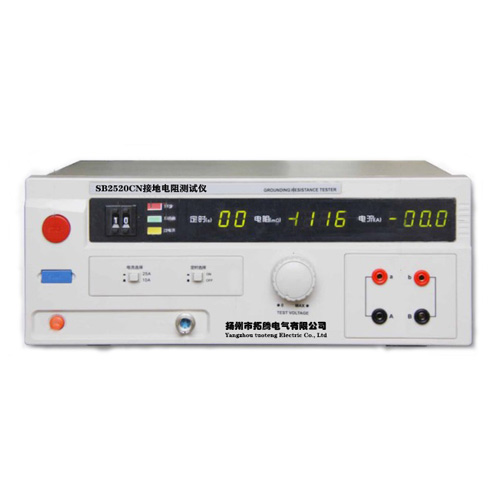

SB2520CN |
SB2525KN |

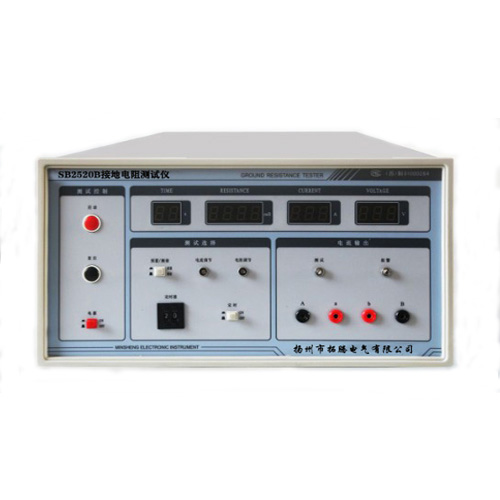

SB2520B |
|
測試電流 |
0～30A |
0～32A |
0～40A |
AC(0～30A)自動恒流 |
|
|
電流精度 |
5～30A ±5% |
5～32A ±5% |
5～40A ±5% |
AC：5～30(A)（恒流） ±5% |
|
|
測量范圍 |
5A:0mΩ～600mΩ 10A: 0mΩ～500mΩ 25A: 0mΩ～200mΩ ±5% |
10A: 0mΩ～600mΩ 25A: 0mΩ～200mΩ ±5% |
|||
|
測量范圍誤差 |
50mΩ～600mΩ ±5% |
||||
|
測試電壓 |
＜12V |
12V |
8V |
0V～8V |
|
|
時間控制 |
(1～99)S±5% 手動控制 任意預置 |
(1～99)S±5% 連續設定 |
|||
|
測試判別 |
數顯、合格/不合格 、聲光報警 |
||||
|
報警電阻值 |
100mΩ AC25A； 200mΩ AC 10A |
0～600mΩ 任意預置 |
|||
|
接口 |
○ |
||||
|
電源 |
AC 220V ±22V 50Hz±2Hz |
||||
|
重量 |
12KG |
13KG |
14KG |
14KG |
17.5KG |

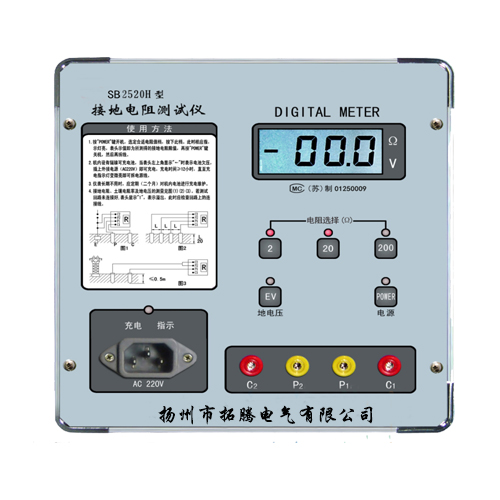

SB2520H 便攜式接地電阻測試儀產品說明：
測量范圍：0～2(Ω) ～20(Ω) ～200(Ω)
地 電 壓：AC 0～30(V)
精 度：3% 分辯率：0.001Ω 0.01Ω 0.1Ω 0.01V
電 源：DC 9V～12V(可充)或220V 50Hz
特 點：數字顯示,內置可充電池,可交、直兩種供電；抗工頻干擾能力強，精度高，不需人工調零，體積小，重量輕，攜帶方便。
SB2520H 便攜式接地電阻測試儀性能特點：
滿足GB4706.1-2005、GB8898、GB3883、GB7251.1-2005、GB5226.1-2002等國內外安規標準測試；符合JJG984-2004安規計量檢定規程要求，適用于電力、通信、鐵路及工礦企業等部門各種接地裝置的接地電阻的測量。也可測量土壤電阻率及地電壓。
技術參數：
|
參數 |
名稱 |
全數顯接地電阻測試儀 |
|
|
型號 |
SB2520H |
||
|
阻抗測量范圍 |
0～2(Ω) 2～20(Ω) 20～200(Ω) |
|
|
|
測試電壓 |
AC 0～30V ±5% |
||
|
測量精度 |
0～0.2Ω≤±3% 1d |
||
|
分辨率 |
0.001Ω、0.01Ω、0.1Ω 、0.01V |
||
|
測量誤差 |
允許輔助接地電阻： |
||
|
顯示方式 |
全數顯 |
||
|
環境要求 |
相對濕度≤85%RH 環境溫度0～45℃ |
||
|
重量 |
5kg |
||
|
體積(W×H×D)mm3 |
210×110×250 |
||
|
電源 |
DC:9V～12V(可充）或220V50Hz |
||

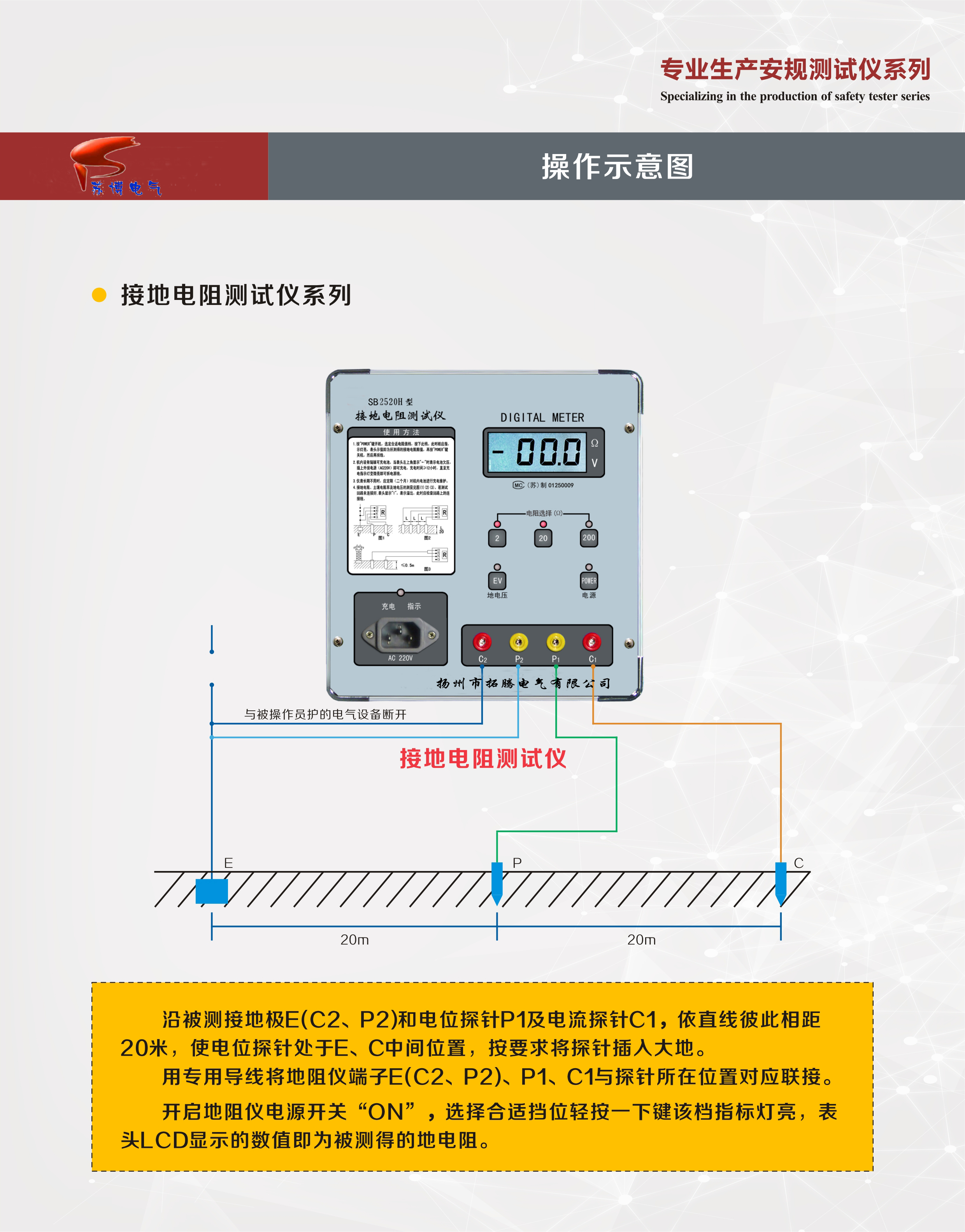

操作接線
