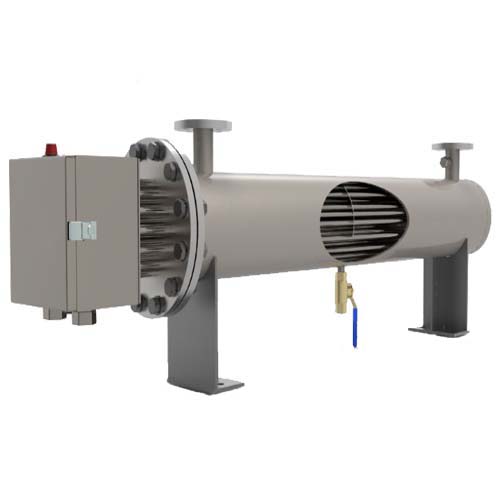

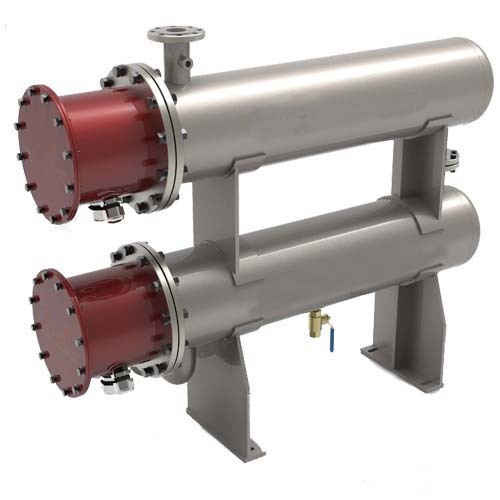

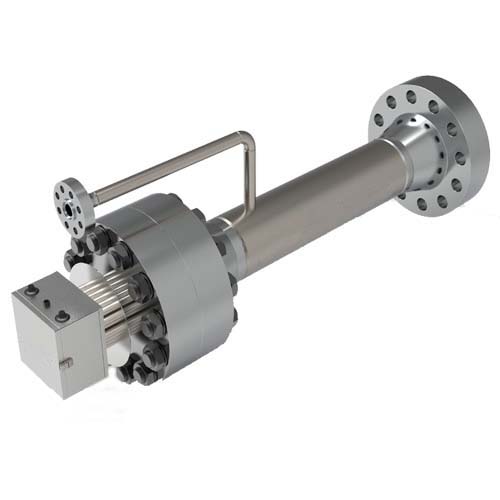

防爆管道加熱器/法蘭式液體管道輔助熱系統廠家/工業電加熱器/水 油 氣 二氧化碳 法蘭 模溫機 鍋爐 循環 加熱器
 |
 |
 |
 |
 |
 |
 |
 |
概述：

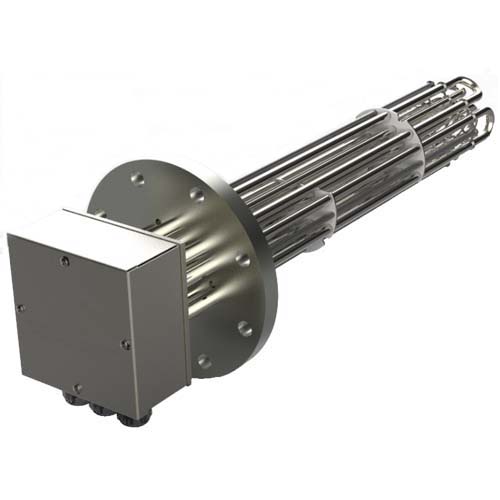

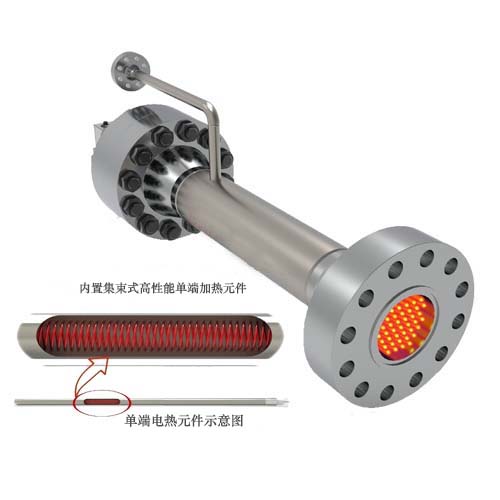

>>法蘭加熱器是使用很多U型管狀加熱元件或者很多單端加熱管焊接在法蘭上。與罐體或壓力容器中的法蘭對接，用于加熱流動或者靜止的介質。如水、油、腐蝕性溶液、氣體等
應用:
>>加熱水，油，腐蝕性溶液，高速流動的氣體等
優越之處:
>>與傳統加熱器相比，尺寸減小，額定功率相同，加熱速度更快。
優勢:
>>方便安裝
>>維護方便
>>可獲得更高的功率
>>適合加熱領域廣
選型須知:
為了選擇正確的法蘭加熱器，請考慮以下因素：
>>法蘭標準、法蘭尺寸和壓力
>>加熱元件的表面負荷
>>箱體或者壓力容器的長度
>>護套材料（腐蝕性或非腐蝕性)
>>腐蝕的溫度
>>加熱器外部環境的腐蝕程度
>>防潮接線盒或防爆接線盒
>>腐蝕速率
>>溫度傳感器數量
>>探頭型號：K PT100 CU50...
參數選型
|
型號 |
電壓(V) |
功率(Kw) |
A伸入 長度mm |
加熱管 數量（支） |
加熱管管徑 |
公稱直徑 NPS/DN |
表面負荷 W/cm2 |
備注 |
||||
|
3008000-1/2/3 |
380 3N~ |
2.5 |
5 |
10 |
400 |
6 |
12 |
4inch/100 |
1.53 |
3.06 |
6.13 |
|
|
3008001- |
|
3 |
6 |
12 |
425 |
6 |
12 |
4inch/100 |
1.72 |
3.44 |
6.88 |
|
|
3008002- |
|
4.5 |
9 |
18 |
600 |
6 |
12 |
4inch/100 |
1.77 |
3.55 |
7.10 |
|
|
3008003- |
|
6 |
12 |
24 |
800 |
6 |
12 |
4inch/100 |
1.74 |
3.49 |
6.98 |
|
|
3008004- |
|
7.5 |
15 |
30 |
1000 |
6 |
12 |
4inch/100 |
1.78 |
3.56 |
7.13 |
|
|
3008005- |
|
4.5 |
9 |
18 |
600 |
6 |
12 |
5inch/125 |
1.87 |
3.75 |
7.50 |
|
|
3008006- |
|
6 |
12 |
24 |
550 |
9 |
12 |
5inch/125 |
1.84 |
3.68 |
7.36 |
|
|
3008007- |
|
7.5 |
15 |
30 |
700 |
9 |
12 |
5inch/125 |
1.75 |
3.51 |
7.01 |
|
|
3008008- |
|
9 |
18 |
36 |
800 |
9 |
12 |
5inch/125 |
1.87 |
3.73 |
7.47 |
|
|
3008009- |
|
10 |
20 |
40 |
900 |
9 |
12 |
5inch/125 |
1.82 |
3.64 |
7.27 |
|
|
3008010- |
|
11.25 |
22.5 |
45 |
1000 |
9 |
12 |
5inch/125 |
1.82 |
3.64 |
7.28 |
|
|
3008011- |
|
12.5 |
25 |
50 |
900 |
12 |
12 |
6inch/150 |
1.70 |
3.41 |
6.82 |
|
|
3008012- |
|
15 |
30 |
60 |
1000 |
12 |
12 |
6inch/150 |
1.82 |
3.64 |
7.28 |
|
|
3008013- |
|
17.5 |
35 |
70 |
1000 |
15 |
12 |
6inch/150 |
1.69 |
3.39 |
6.80 |
|
|
3008014- |
|
20 |
40 |
80 |
1100 |
15 |
12 |
6inch/150 |
1.75 |
3.50 |
7.00 |
|
|
3008015- |
|
22.5 |
45 |
90 |
1250 |
15 |
12 |
6inch/150 |
1.71 |
3.43 |
6.86 |
|
|
3008016- |
|
25 |
50 |
100 |
1100 |
21 |
12 |
8inch/200 |
1.64 |
3.29 |
6.58 |
|
|
3008017- |
|
30 |
60 |
120 |
1300 |
21 |
12 |
8inch/200 |
1.63 |
3.27 |
6.53 |
|
|
3008018- |
|
37.5 |
75 |
150 |
1500 |
21 |
12 |
8inch/200 |
1.74 |
3.48 |
6.97 |
|
|
3008019- |
|
45 |
90 |
180 |
1300 |
30 |
12 |
10inch/250 |
1.71 |
3.43 |
6.86 |
|
|
3008020- |
|
50 |
100 |
200 |
1450 |
30 |
12 |
10inch/250 |
1.69 |
3.37 |
6.75 |
|
1、加熱器默認電壓為380V，另可提供100V～690V任意電壓可供選擇 400V 415V 440V 660V 690V
2、加熱器法蘭標準為HG/T20592-2009，公稱壓力等級為PN16(1.6MPa),法蘭密封面形式為RF,如需其它標準請聯系，有各種標準可供選擇。
3、加熱器-1型最高溫度500℃，-2型最高溫度400℃，-3型最高溫度300℃
我們可通過改變加熱管材質可以達到更多的使用環境（耐酸堿，溫度級別高至950℃）
1000KW 800KW 600KW 400KW 200KW 本產品安全使用時應配用與環境相適應的防爆溫度控制器，或安裝在安全區的溫度控制器，控制容器液體介質出口溫度不超過85℃，加熱管表面溫度不超過110℃，保證容器內完全充滿液體介質，電加熱器的加熱部分應全部置入液體介質，方可通電工作。 防爆標志：EXd II CT4 Gb
◇ 加熱液體時確保液體充滿容器
◇ 加熱氣體時確保氣體處于流動狀態
◇ 需配合溫度控制系統使用
