本標準適用于BGY型系列隔爆型管狀電加熱器(以下簡稱加熱器)。該加熱器的防爆等級為Exd IICT4,適用于石油、化工企業，含有IIA、IB、IIC級別且溫度組別為T1-T4爆炸性氣體混合物的環境、對油、水等液體加熱用。

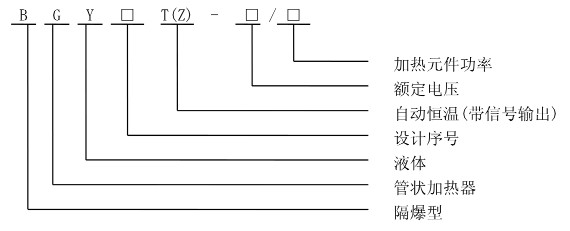

產品型號表示
加熱器為防爆型加熱器，在我國石化、冶金、等行業中已普遍使用。但是它 的使用壽命沒有其他新型加熱器壽命長，他的單位面積的發熱功率比較高，特別在5KW以上的使用壽命只有3年左右，故該加熱器不是單位推廣的產品。

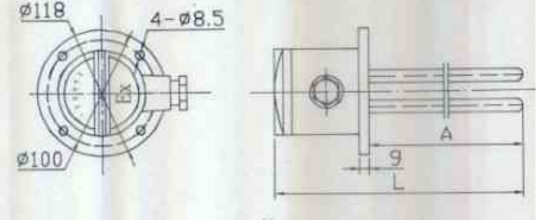

法蘭連接的預留孔為≥Φ70。
設計壓力1.6Mpa
防爆等級為:d‖CT4外型材料為全不銹鋼，鋼管配線為M20×1.5
表一（常用）
型號BGY
額定電壓（V）
功率（KW）
A
mm
L
mm
工作溫度℃
適用電纜m㎡
220V
380V
BGY2-220/0.2
220
0.2
140
240
300
12
2.5
BGY2-220/1
220
1
255
355
300
12
4
BGY2-220/2
220
2
305
405
300
12
4
BGY2-220/3
220
3
355
455
300
12
6
BGY2-220/4
220
4
405
505
300
12
6
BGY4-220/5
220
5
550
650
300
12
8
BGY4-220/6
220
6
650
750
300
12
10
BGY4-220/7
220
7
750
850
300
12
10
BGY4-220/8
220
8
850
950
300
12
16
表二（BGY2 BGY4選用）
型號BGY
額定電壓（V）
功率（KW）
表面負荷（W/cm2）
A
mm
L
mm
適用電纜m㎡
BGY2-220/0.2
220
0.2
≤2
140
240
Φ12～φ17
BGY2-220/1
220
1
≤2
340
440
Φ12～φ17
BGY2-220/2
220
2
≤2
680
780
Φ12～φ17
BGY2-220/3
220
3
≤2
1020
1120
Φ12～φ17
BGY2-220/4
220
4
≤2
900
1000
Φ12～φ17
BGY4-220/5
220
5
≤2
1130
1250
Φ12～φ17
BGY4-220/6
220
6
≤2
1360
1460
Φ12～φ17
BGY4-220/7
220
7
≤2
1580
1680
Φ12～φ17
BGY4-220/8
220
8
≤2
1800
1900
Φ12～φ17
概述：
該加熱器采用英制螺紋連接形式的加熱器�？筛鶕�(jù)用戶使用情況按規定功率、電壓。加熱器采用不銹鋼鑄成，加熱管采用不銹鋼無縫鋼管制成，可用在特別要求的場合下。
連接螺紋為英制2.5的法蘭。設計壓力為1.6Mpa.
防爆等級為:d‖CT4
鋼管配線220V為M20×1.5,380V為M24×1.5
|
型號 BGY |
額定電壓（V） |
功率 (Kw) |
A mm |
L mm |
適用電纜m㎡ |
|
|
220V |
380V |
|||||
|
BGY8-220(380)/1(S) |
220/380 |
1 |
200 |
365 |
4 |
2.5 |
|
BGY8-220(380)/2(S) |
220/380 |
2 |
300 |
465 |
4 |
2.5 |
|
BGY8-220(380)/3(S) |
220/380 |
3 |
400 |
565 |
4 |
2.5 |
|
BGY8-220(380)/4(S) |
220/380 |
4 |
450 |
615 |
6 |
4 |
|
BGY8-220(380)/5(S) |
220/380 |
5 |
550 |
715 |
6 |
4 |
|
BGY8-220(380)/6(S) |
220/380 |
6 |
650 |
815 |
10 |
6 |
|
BGY8-220(380)/7(S) |
220/380 |
7 |
750 |
915 |
16 |
10 |
|
BGY8-220(380)/8(S) |
220/380 |
8 |
1015 |
1015 |
16 |
10 |
防爆電加熱器/BGY8-380/1.5/ExdIICT4/IP55 IP65
