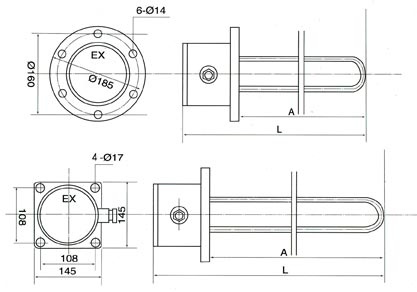

該加熱器為防爆加熱器，聯接法蘭采用圓法蘭和方法蘭的形式（方法蘭在型號后面加F），選定電壓可220V或380V，并可在接線腔內安裝溫度控制器。質量較為穩定。
法蘭聯接的預留孔為≥Φ95。如需配溫控器，預留孔為≥Φ110，型號后加"T"，設計壓力為1.6Mpa材料為全不銹鋼。
鋼管配線380V為M24×1.5；220V為M20×1.5
| 型號 | 額定電壓 V | 功率 kw | A mm | L mm | 適用電纜 mm |
| BGY8-220（380）/1 | 220/380 | 1 | 300 | 410 | 12-17 |
| BGY8-220（380）/2 | 2 | 400 | 510 | ||
| BGY8-220（380）/3 | 3 | 500 | 610 | ||
| BGY8-220（380）/4 | 4 | 600 | 710 | ||
| BGY8-220（380）/5 | 5 | 720 | 830 | ||
| BGY8-220（380）/6 | 6 | 850 | 960 | ||
| BGY8-220（380）/7 | 7 | 1000 | 1110 | ||
| BGY8-220（380）/8 | 8 | 1150 | 1260 |

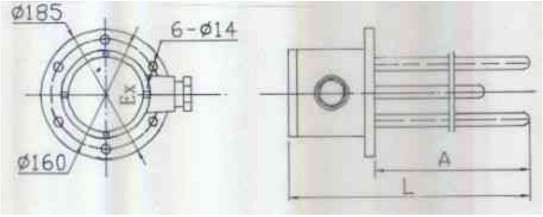

BGY8T型加熱器外形
基本參數
|
型號BGY |
額定電壓（V） |
功率（KW） |
表面負荷（W/cm2） |
A mm |
L mm |
適用電纜m㎡ |
|
BGY8T-220（380）/1 |
220（380） |
1 |
≤2 |
200 |
310 |
Φ12～φ17 |
|
BGY8T-220（380）/2 |
220（380） |
2 |
≤2 |
350 |
460 |
Φ12～φ17 |
|
BGY8T-220（380）/3 |
220（380） |
3 |
≤2 |
500 |
650 |
Φ12～φ17 |
|
BGY8T-220（380）/4 |
220（380） |
4 |
≤2 |
650 |
760 |
Φ12～φ17 |
|
BGY8T-220（380）/5 |
220（380） |
5 |
≤2 |
850 |
960 |
Φ12～φ17 |
|
BGY8T-220（380）/6 |
220（380） |
6 |
≤2 |
1000 |
1110 |
Φ12～φ17 |
|
BGY8T-220(380）/7 |
220（380） |
7 |
≤2 |
1200 |
1310 |
Φ12～φ17 |
|
BGY8T-220（380）/8 |
220（380） |
8 |
≤2 |
1350 |
1460 |
Φ12～φ17 |

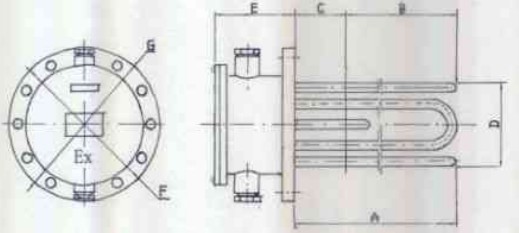

BGY15T/BGY20T型加熱器外形
基本參數
|
型號 BGY |
額定電壓 （V） |
功率 （KW） |
表面負荷 （W/cm2） |
A mm |
B mm |
D mm |
F mm |
G mm |
適用電纜 m㎡ |
|
BGY15T-380/3 |
380 |
3 |
≤2 |
650 |
300 |
≥φ200 |
Φ295 |
Φ335 |
Φ19 |
|
BGY15T-380/5 |
380 |
5 |
≤2 |
800 |
400 |
≥φ200 |
Φ295 |
Φ335 |
Φ19 |
|
BGY15T-380/8 |
380 |
8 |
≤2 |
950 |
500 |
≥φ200 |
Φ295 |
Φ335 |
Φ19 |
|
BGY15T-380/10 |
380 |
10 |
≤2 |
1100 |
600 |
≥φ200 |
Φ295 |
Φ335 |
Φ19 |
|
BGY15T-380/12 |
380 |
12 |
≤2 |
1300 |
700 |
≥φ200 |
Φ295 |
Φ335 |
Φ19 |
|
BGY20T-380/8 |
380 |
8 |
≤2 |
800 |
300 |
≥φ200 |
Φ295 |
Φ335 |
Φ19 |
|
BGY20T-380/10 |
380 |
10 |
≤2 |
1000 |
400 |
≥φ200 |
Φ295 |
Φ335 |
Φ19 |
|
BGY20T-380/13 |
380 |
13 |
≤2 |
1200 |
500 |
≥φ200 |
Φ295 |
Φ335 |
Φ19 |
|
BGY20T-380/15 |
380 |
15 |
≤2 |
1400 |
600 |
≥φ200 |
Φ295 |
Φ335 |
Φ19 |
|
BGY20T-380/17.5 |
380 |
17.5 |
≤2 |
1600 |
700 |
≥φ200 |
Φ295 |
Φ335 |
Φ19 |
|
BGY20T-380/20 |
380 |
20 |
≤2 |
1800 |
800 |
≥φ200 |
Φ295 |
Φ335 |
Φ19 |
